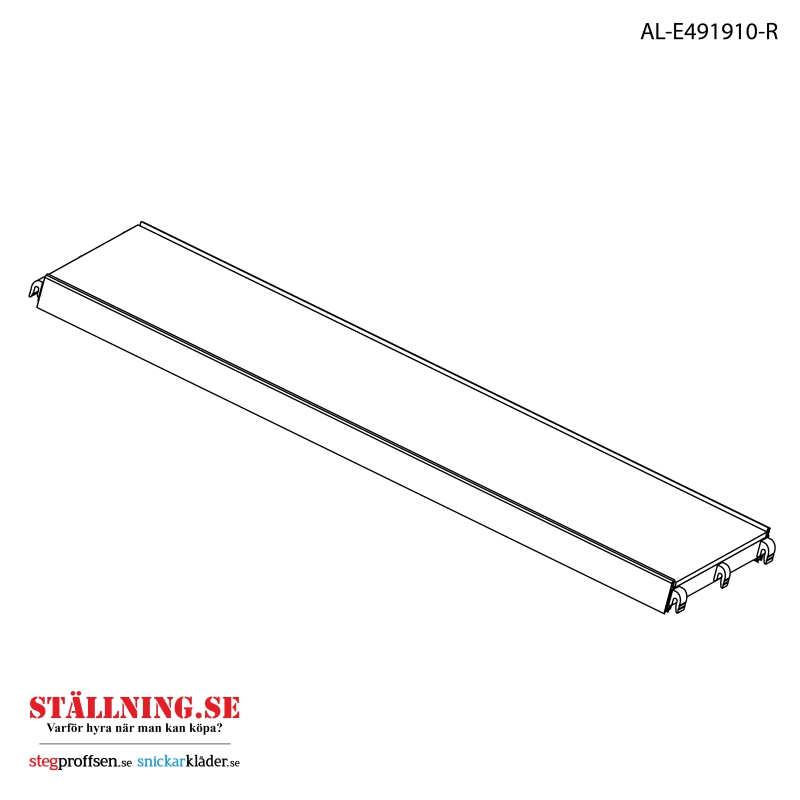

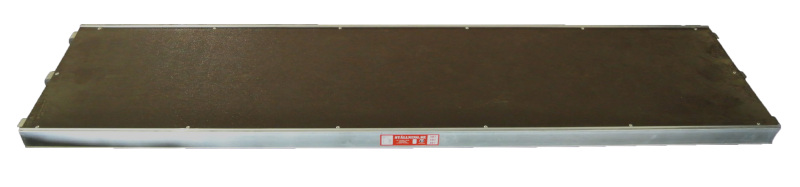

Alusta u-profiililla. Säänkestävällä vanerilla päällystetty alumiinirunko.
Tuotenro | Nimi | Paino (kg) | Osan pituus (m) | Osan leveys (m) | Materiaali | Kuormitusluokka* | Kapasitetti ** (kN/m²) |
AL-E491910 | Vaneritaso 0,61 x 1,09 m | 8,75 | 1,09 | 0,73 | Vaneri/alumiini | 6 | 6,00 |
AL-E491915 | Vaneritaso 0,61 x 1,57 m | 11,90 | 1,57 | 0,73 | Vaneri/alumiini | 6 | 6,00 |
AL-E491920 | Vaneritaso 0,61 x 2,07 m | 15,53 | 2,07 | 0,73 | Vaneri/alumiini | 6 | 6,00 |
AL-E491925 | Vaneritaso 0,61 x 2,57 m | 18,80 | 2,57 | 0,73 | Vaneri/alumiini | 4 | 3,00 |
AL-E491930 | Vaneritaso 0,61 x 3,07 m | 24,06 | 3,07 | 0,73 | Vaneri/alumiini | 3 | 2,00 |
*: Kuormitusluokka Ruotsin standardin mukaan SS-EN 12811-1.
**: Kantavuus laajalle levinneelle kuormitukselle 1,00 kN ≈ 100 kg.
Määritetyt kuormitusluokat ja kapasiteetit koskevat nykyistä tasoa. Nykyinen telinejärjestelmä ja/tai muut parametrit voivat rajoittaa kuormitusluokkaa. Tarkista aina tiedot voimassa olevasta tyyppitarkastustodistuksesta ja voimassa olevista asennusohjeista.
Ruotsin työympäristöviraston ohjeiden Turvalliset asennot mukaan kuormitusluokalle asetetaan seuraavat ehdot:
Kuormitusluokalla 1-3 on seuraavat kuormitusehdot:- Kuormitusluokka 1: Levitettyä kuormitusta 0,75 kN/m²
- Kuormitusluokka 2: Levitettyä kuormitusta 1,50 kN/m²
- Kuormitusluokka 3: Levitettyä kuormitusta 2,00 kN/m²
Kuormitusluokkien 1–3 tulee myös kestää 1,50 kN keskittynyt kuorma 500 x 500 mm pinnalle, osittain keskittynyt 1,00 kN:n kuorma 200 x 200 mm:n alueelle.
Kuormitusluokalla 4-6 on seuraavat kuormitusehdot:
- Kuormitusluokka 4: Levitettyä kuormitusta 3,00 kN/m²
- Kuormitusluokka 5: Levitettyä kuormitusta 4,50 kN/m²
- Kuormitusluokka 6: Levitettyä kuormitusta 6,00 kN/m²
Kuormitusluokkien 4-6 tulee myös kestää 3,00 kN keskittynyt kuorma 500 x 500 mm pinnalle, osittain keskittynyt 1,00 kN:n kuorma 200 x 200 mm:n alueelle.
Kuormitusluokka 4–6 pitäisi myös pystyä ottamaan osa-alueen kuormitus seuraavasti:
- Kuormitusluokka 4: Osa alueen kuormaa 5,00 kN/m2 40 % pinnasta
- Kuormitusluokka 5: Osa alueen kuormaa 7,50 kN/m2 40 % pinnasta
- Kuormitusluokka 6: Osa alueen kuormaa 10,00 kN/m2 50 % pinnasta
Levitetty kuorma, keskitetty kuorma ja osa alueen kuorma ei tarvitse yhdistää.
