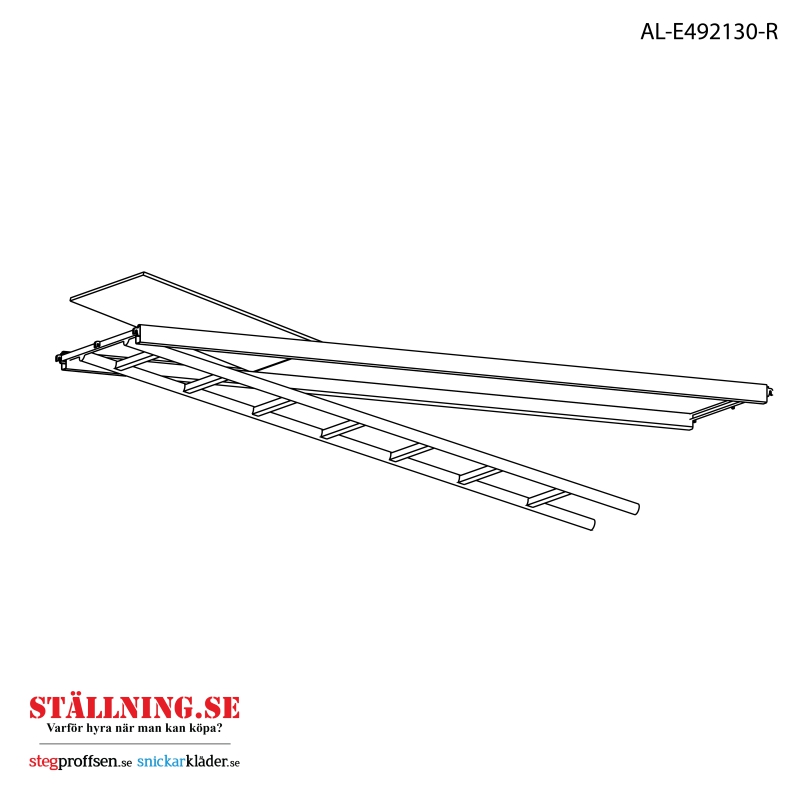

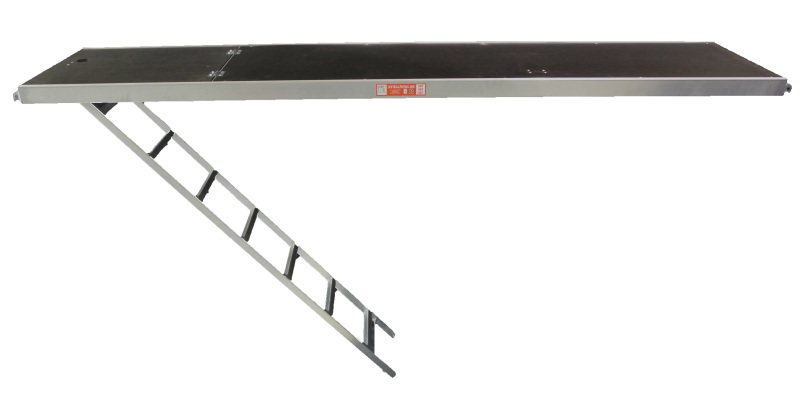

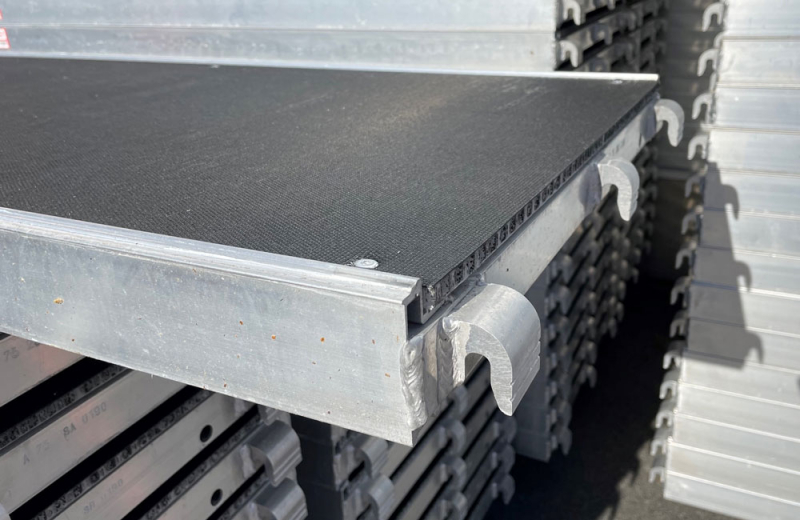

U-profiililla varustettu nousutaso. Alumiinirunko, joka on päällystetty säänkestävällä vanerilla, jossa on luukku ja sisäänrakennetut tikkaat. Tikkaat ovat kiinteät, ja ne voidaan lukita myös ylösnostettuun asentoon, jotta ne eivät vie tilaa alla olevalta tasanteelta.
Tuotenro | Nimi | Paino (kg) | Osan pituus (m) | Osan leveys (m) | Materiaali | Kuormitusluokka* | Kapasiteetti** (kN/m²) |
AL-E492125 | Nousotaso luukulla 0,61 x 2,57 sis tikas | 23,8 | 2,57 | 0,73 | Vaneri/alumiini | 3 | 2,00 |
*: Kuormitusluokka Ruotsin standardin mukaan SS-EN 12811-1.
**: Kantavuus laajalle levinneelle kuormitukselle 1,00 kN ≈ 100 kg.
Määritetyt kuormitusluokat ja kapasiteetit koskevat nykyistä tasoa. Nykyinen telinejärjestelmä ja/tai muut parametrit voivat rajoittaa kuormitusluokkaa. Tarkista aina tiedot voimassa olevasta tyyppitarkastustodistuksesta ja voimassa olevista asennusohjeista.
Ruotsin työympäristöviraston ohjeiden Turvalliset asennot mukaan kuormitusluokalle asetetaan seuraavat ehdot:
Kuormitusluokalla 1-3 on seuraavat kuormitusehdot:- Kuormitusluokka 1: Levitettyä kuormitusta 0,75 kN/m²
- Kuormitusluokka 2: Levitettyä kuormitusta 1,50 kN/m²
- Kuormitusluokka 3: Levitettyä kuormitusta 2,00 kN/m²
Kuormitusluokkien 1–3 tulee myös kestää 1,50 kN keskittynyt kuorma 500 x 500 mm pinnalle, osittain keskittynyt 1,00 kN:n kuorma 200 x 200 mm:n alueelle.
Kuormitusluokalla 4-6 on seuraavat kuormitusehdot:
- Kuormitusluokka 4: Levitettyä kuormitusta 3,00 kN/m²
- Kuormitusluokka 5: Levitettyä kuormitusta 4,50 kN/m²
- Kuormitusluokka 6: Levitettyä kuormitusta 6,00 kN/m²
Kuormitusluokkien 4-6 tulee myös kestää 3,00 kN keskittynyt kuorma 500 x 500 mm pinnalle, osittain keskittynyt 1,00 kN:n kuorma 200 x 200 mm:n alueelle.
Kuormitusluokka 4–6 pitäisi myös pystyä ottamaan osa-alueen kuormitus seuraavasti:
- Kuormitusluokka 4: Osa alueen kuormaa 5,00 kN/m2 40 % pinnasta
- Kuormitusluokka 5: Osa alueen kuormaa 7,50 kN/m2 40 % pinnasta
- Kuormitusluokka 6: Osa alueen kuormaa 10,00 kN/m2 50 % pinnasta
Levitetty kuorma, keskitetty kuorma ja osa alueen kuorma ei tarvitse yhdistää..
